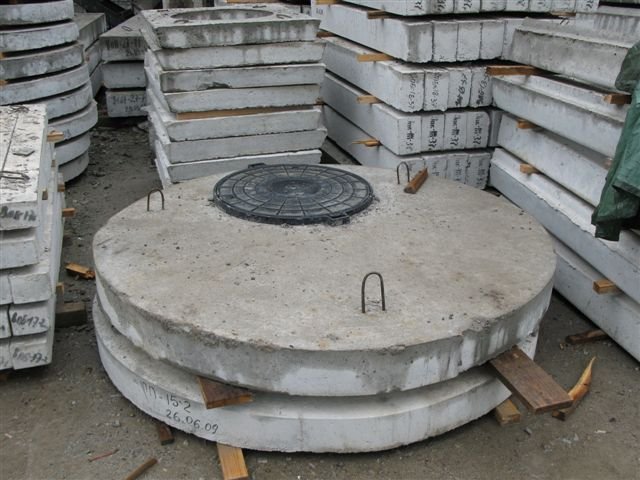

Плита перекрытия колодца с люком
Бетонная крышка колодца — это ни что иное как плита перекрытия, этот элемент должен быть изготовлен из высокопрочного железобетона, это завершающий этап монтажа колодца на кольцах. В перечне железобетонных изделий колодезные крышки маркируются аббревиатурой «ПП». На такую колодезную крышку опирается колодезный люк, который является видимой частью конструкции и находится на поверхности. Эти элементы широко применяются как в промышленном и индустриальном строительстве, так и на частных стройках.
Плиты перекрытия колодца с люком изготавливают в соответствии с ТУ 5855-002-14690770-2011. В зависимости от используемого в конструкции плиты перекрытия типа люка указывают дополнительно:
ПП с полимерным люком;
ПП с чугунным люком (*) – в скобках указывается тип чугунного люка в соответствии с ГОСТ 3634-99.
Технические характеристики плит перекрытий с люком указаны в таблице:
|
Марка изделия |
Габаритные размеры
|
Марка бетона |
Масса, т |
|
ПП10 с полимерным люком |
D1160*150 d700 |
200 |
0,300 |
|
ПП10 с чугунным люком (Л) |
D1160*150 d700 |
200 |
0,310 |
|
ПП10 с чугунным люком (С) |
D1160*150 d700 |
200 |
0,350 |
|
ПП10 с чугунным люком (Т) |
D1160*150 d700 |
200 |
0,370 |
|
1ПП15 с полимерным люком |
D1680*150 d700 |
200 |
0,675 |
|
1ПП15 с чугунным люком (Л) |
D1680*150 d700 |
200 |
0,740 |
|
1ПП15 с чугунным люком (С) |
D1680*150 d700 |
200 |
0,780 |
|
1ПП15 с чугунным люком (Т) |
D1680*150 d700 |
200 |
0,800 |
|
1ПП20 с полимерным люком |
D2200*160 d700 |
200 |
1,325 |
|
1ПП20 с чугунным люком (Л) |
D2200*160 d700 |
200 |
1,440 |
|
1ПП20 с чугунным люком (С) |
D2200*160 d700 |
200 |
1,480 |
|
1ПП20 с чугунным люком (Т) |
D2200*160 d700 |
200 |
1,500 |
